項目
|
詳細
|
|

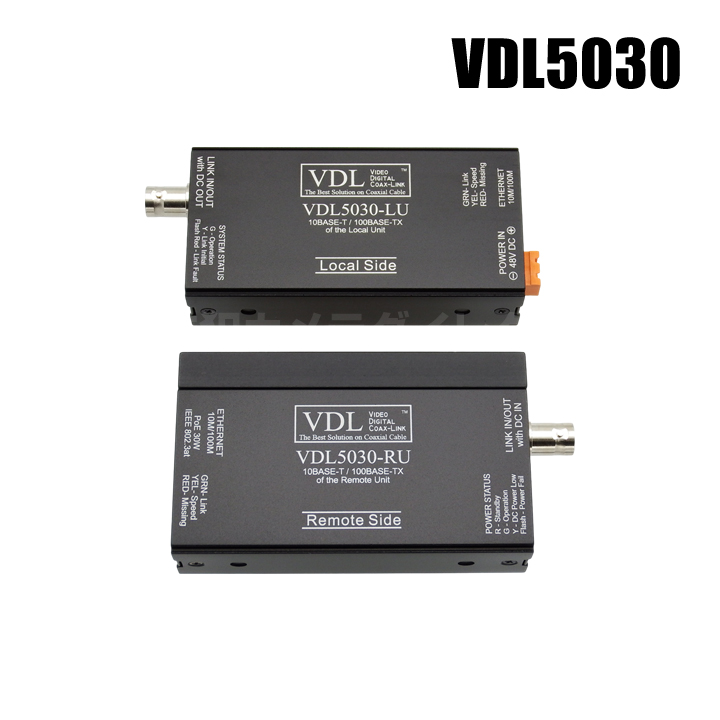

型番
|
VDL5030-RU
|
VDL5030-LU
|
|

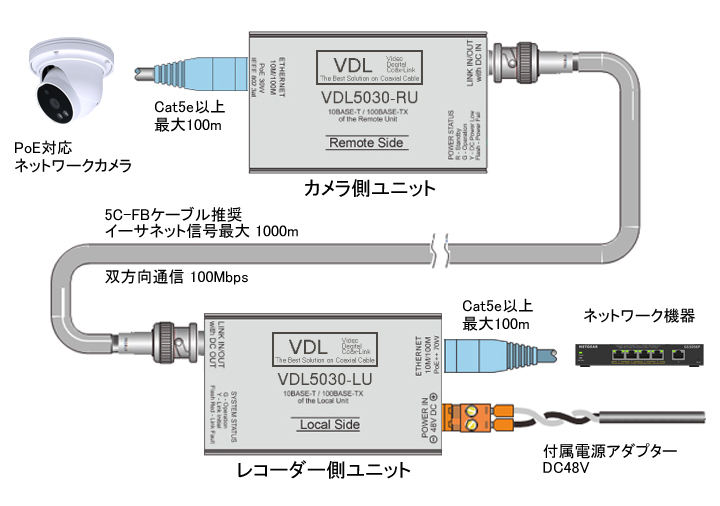

設置場所
|
終端機器側（IPカメラ等）
|
ネットワーク機器側
|
|
イーサネット仕様
|
|
対応規格
|
10BASE-T / 100BASE-TX Auto MDI/MDI-X
|
|
接続端子
|
RJ45×1 （8P8C）
|
|
対応PoE規格
|
IEEE802.3af / IEEE802.3at
|
|
対応ケーブル
|
LANケーブル CAT5e以上 長さ100m以下（別売）
|
|
PoE出力
|
DC55V/30W (IEEE802.3at準拠)
Type1(15.4W)/Type2(30W)サポート
|
-
|
|
同軸（リンク接続側）仕様
|
|
対応ケーブル
|
同軸ケーブル 75オーム （5C-FB 以上推奨 別売）
|
|
接続端子
|
BNCJ × 1
|
|

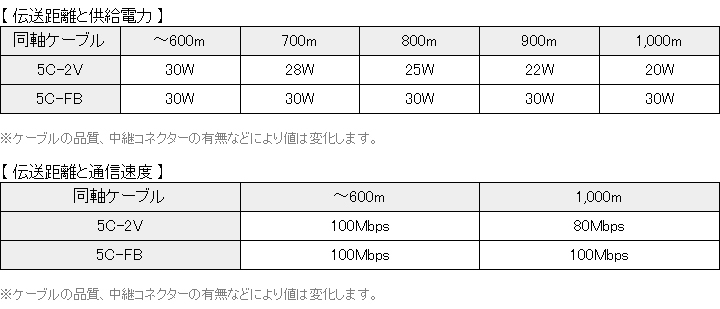

伝送最大距離
|
1,000m （PoE Plus 30W 伝送する場合は、最大 600m）
|
|
伝送電圧
|
DC45 ～ 76V
(距離で変動)
|
DC76V
|
|
リンク信号
|
2～28MHz マルチキャリア
|
|
サージプロテクター
|
GDT （ガス放電管） ・ TVSダイオード BNC端子側 両端内蔵
|
|
その他仕様
|
|
電源電圧
|
|
DC48V
電源アダプター 1.36A 付属
|
|
消費電力
|
最大 約10W
|
最大 約5W
|
|
外形寸法
|
約 25（高）× 50（幅）× 100（奥行）mm
|
|
質量
|
約 175g
|
約 145g
|
|
動作環境
|
温度 ： -10℃ ～ 50℃
湿度 ： 20% ～ 90% (結露不可)
|
|

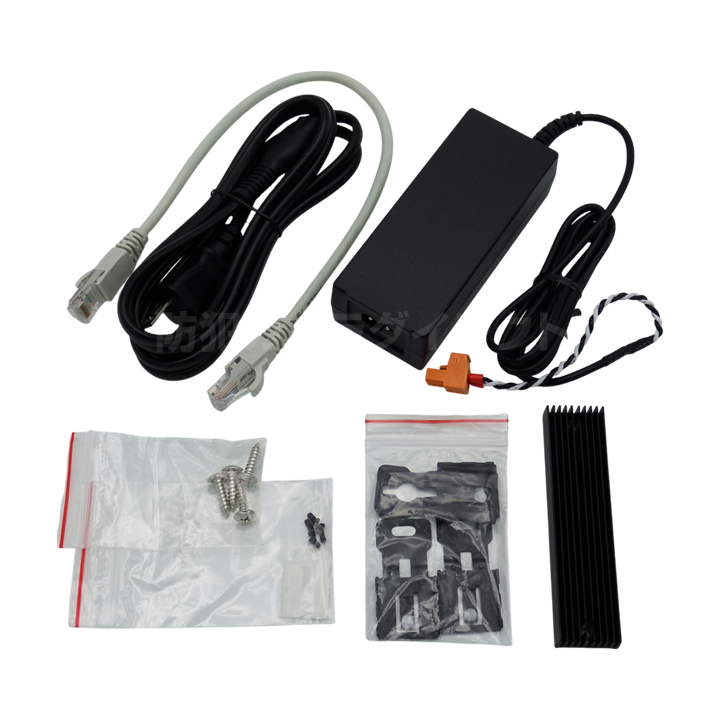

付属品
|
RU用ヒートシンク * 1 / ヒートシンク固定用 丸ネジ * 2
DC48V 電源アダプタ * 1 / 電源アダプタ用ACケーブル * 1
RU・LU 固定金具・ビス * 各4 / LANケーブル CAT5e 0.4m * 1
|
|
保証期間
|
1年
|
