【TTP414HD】4映像をLANケーブル一本で伝送 UTP映像伝送ユニット(AHD/HD-TVI/HD-CVI/CVBS)送受信機セット





<< 小さい画像にマウスを重ねると上に拡大表示します。>>

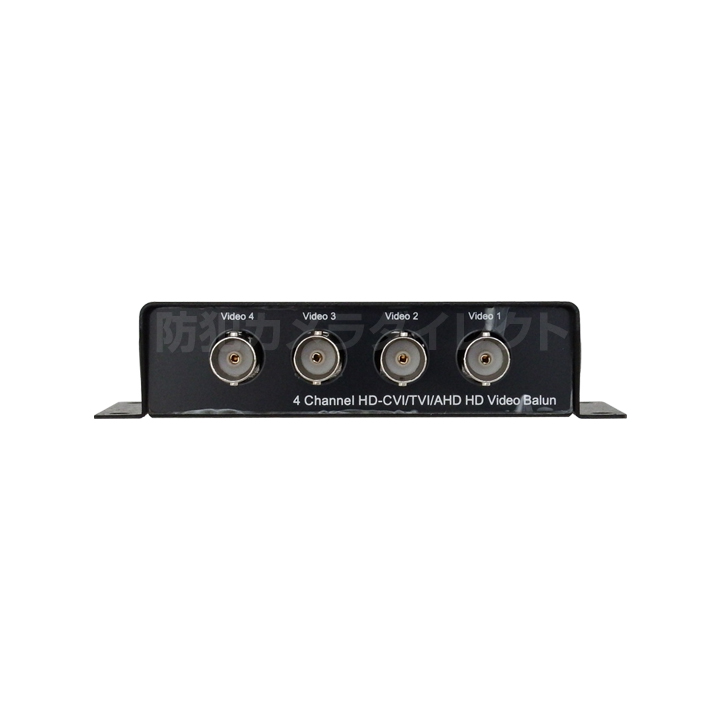

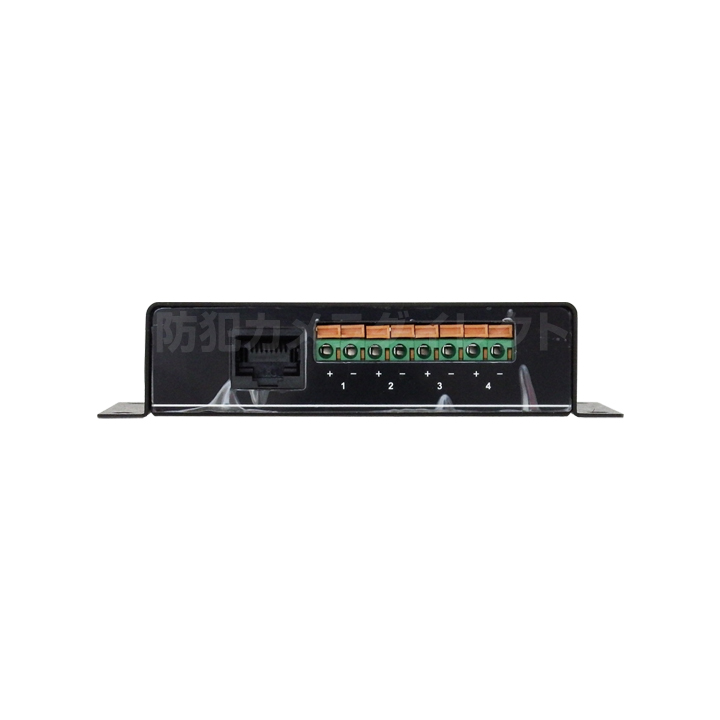

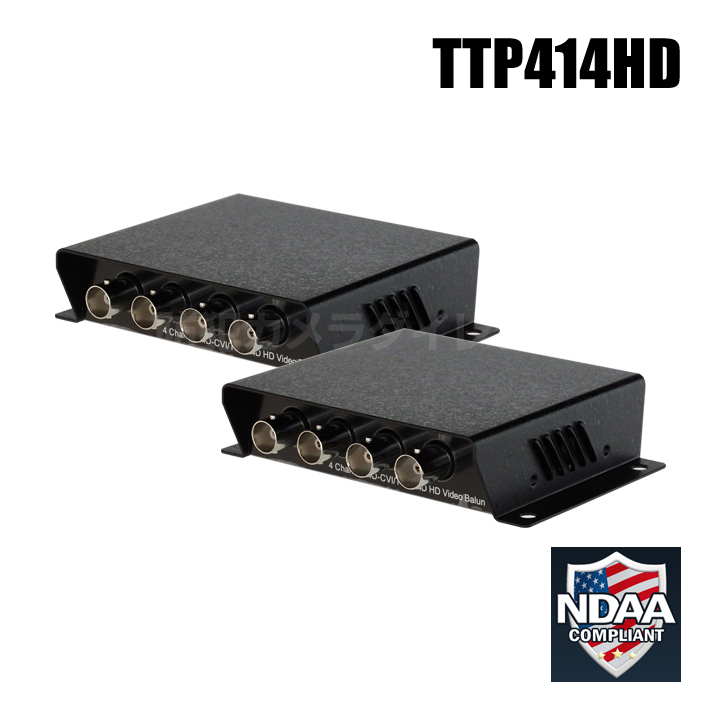

製品外観 本体正面 本体背面

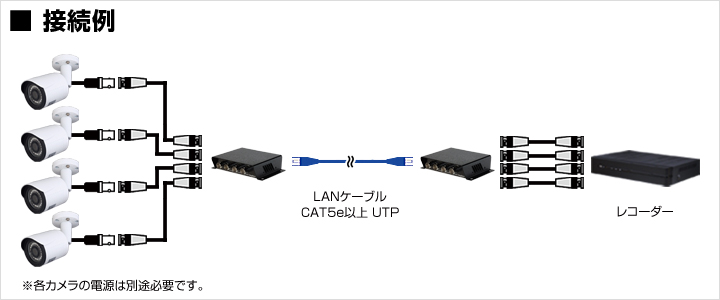

■ カメラ4台の映像をLANケーブル1本で伝送
LANケーブル1本でカメラ4台分の映像を伝送できます。
配線ケーブル数を少なくでき、設置工事を容易にできます。

■ 電源不要
本伝送器は両側(送信・受信側)どちらも電源不要なパッシブタイプです。

■ 対応規格及び伝送距離
接続するカメラの規格によって伝送距離が異なります。
詳細は下記の伝送距離目安表をご参照ください。

映像信号 画素数 伝送距離
AHD 1.3MP 300m
2.2MP 250m
4MP~5MP 200m
HD-TVI 1.3MP 250m
2.2MP 250m
4MP~5MP 200m
CVBS 52万画素 (アナログ) 300m

  • カメラ電源は伝送しません、カメラ設置付近にカメラ電源を設けてください。
  • 全ての機器において正常な動作を保証するものではありません。
  • 上記最大伝送距離は目安であり、補償距離ではありません。
  • 送信側と受信側のペアセットです。どちらか片側単体だけでは使用できません。




【TTP414HD】4映像をLANケーブル一本で伝送 UTP映像伝送ユニット(AHD/HD-TVI/HD-CVI/CVBS)送受信機セット

通常価格:
オープン価格
価格:

12,760円 (税込)

[ポイント還元 127ポイント~]
購入数:
返品期限・条件 返品についての詳細はこちら
この商品について問い合わせる
友達にメールですすめる


設置場所 屋内
映像入力/出力 BNC×4 1Vp-p 75Ω
リンク接続 CAT5e 以上のLANケーブル
信号帯域 50Hz 60MHz(-3dB)
伝送距離 AHD( 1.3MP ) :300m
AHD( 2.2MP ) :250m
AHD( 4MP-5MP ):200m

TVI( 1.3MP ) :250m
TVI( 2.2MP ) :250m
TVI( 4MP-5MP ):200m

CVBS(アナログ):300m
サージ保護 ESD:30kV(気中)、15kV(接触) IEC 61000-4-2対応
EFT:40A(5/50ns) IEC 61000-4-4対応
雷サージ:2A(8/20us) IEC 61000-4-5対応
動作環境 温度:0~55℃   湿度:最大95%RH(結露不可)
外形寸法 約 24(高)×110(幅)×81(奥)mm
重量 約 195g
付属品 取扱説明書・保証書×1
固定用ネジ+アンカー×4セット
保証期間 1年
