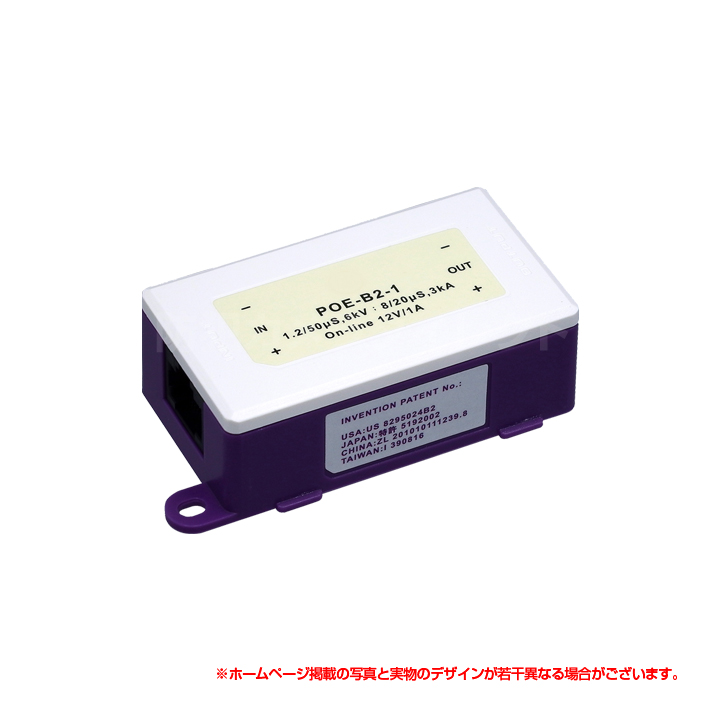

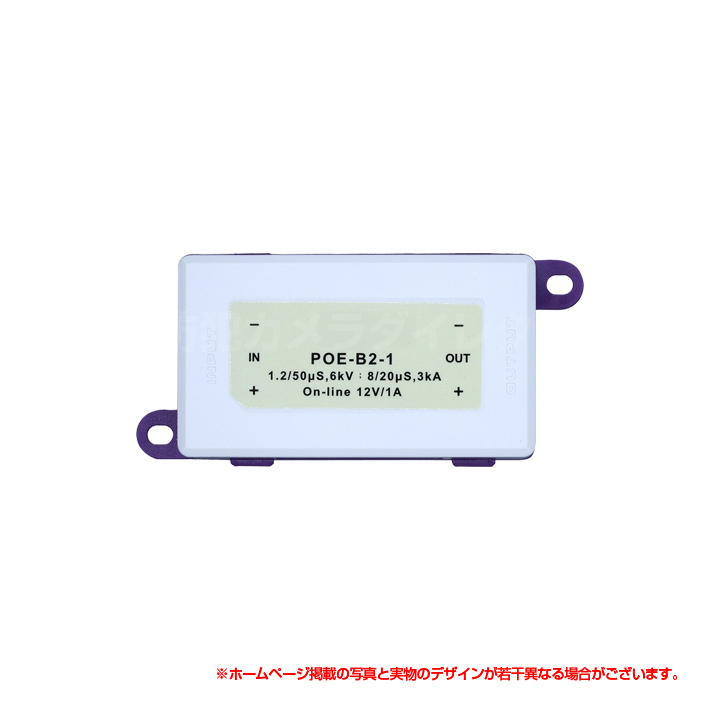

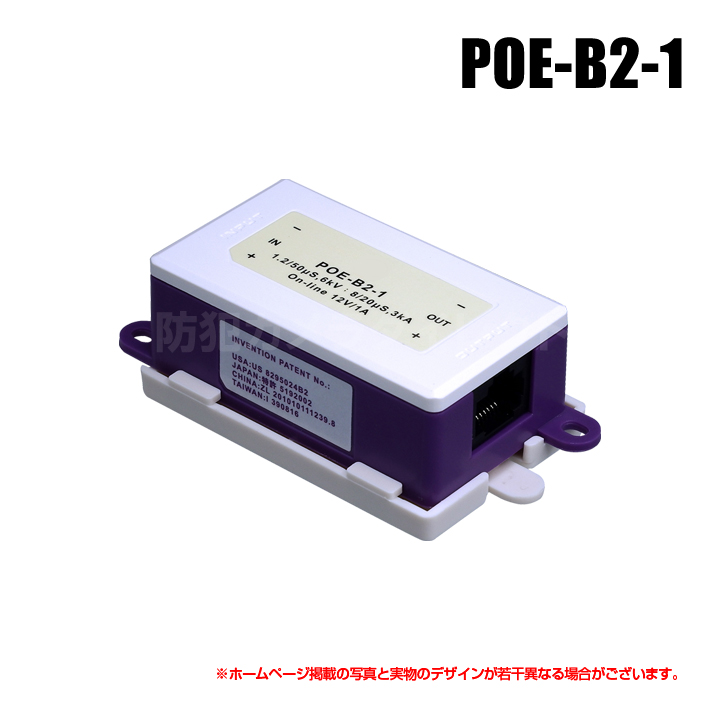

【POE-B2-1】LANケーブル用高性能雷サージプロテクター（PoE対応）
|
|
|
<< 小さい画像にマウスを重ねると上に拡大表示します。>>
|
|
|
|
|
|
■ 接地工事が不要
|
本製品は、LANケーブルに発生した誘導雷などの各種サージ
（※）
よりネットワーク機器を保護するサージプロテクターです。
サージエネルギーをアースへ逃がさず、蓄積して少しずつ放出する新方式を採用しているので、アース線の接地作業を行わずに保護することができます。
（※） 誘導雷（LFS）、電源スイッチングによるサージ（PSS）、突入電流（SIC）、電磁パルス（EMP）
|
|
|
■ PoE/PoE+ 対応
| |
PoE / PoE+ を使用したイーサネット信号配線にも使用することができます。
|
|
|
■ 簡単取付け
|
本製品はスライドレールベースが付属しており、スライドレールに装着することができます。
また、スライドレールベースは取り外すことができ、ネジによる固定も行うことができます。
本製品は1台ずつの販売です。（2台セットではありません）
ご設置環境に合わせて必要個数をお求めください。
|
|
|
|
|
|
|
|
|
|
|
使用場所
|
屋内
|
|
デシベル値（挿入損失）
|
0.5dB 以下
|
|
通信速度
|
10BASE-T / 100BASE-TX
|
|
接地抵抗値要求
|
なし
|
|
最大使用電圧
|
DC57V
|
|
最大負荷電流
|
1.0A 以下
|
|
対応PoE規格
|
IEEE802.3at / IEEE802.3af
|
|
接続端子
|
RJ45ネットワークコネクタ
|
|
EMP値
|
91%±2% 以上 4.5kV 5×50ns 波形 （非接地）
|
|
公称放電電流
|
1kA
|
|
対応規格
|
ANSI C62.41、 IEC 61000-4-5、 IEC 61000-4-4、 IEC 61643-2-1
ANSI-C37.90
|
|
動作温度
|
-40～85℃
|
|
動作湿度
|
35～95% （非結露）
|
|
外径寸法
|
本体 ： 37（幅）× 23（高）× 65（奥）mm
スライドレールベース ： 44（幅）× 66（奥）mm
|
|
重量
|
約 52g
|
|
保証期間
|
初期不良（1週間）のみ
|
-

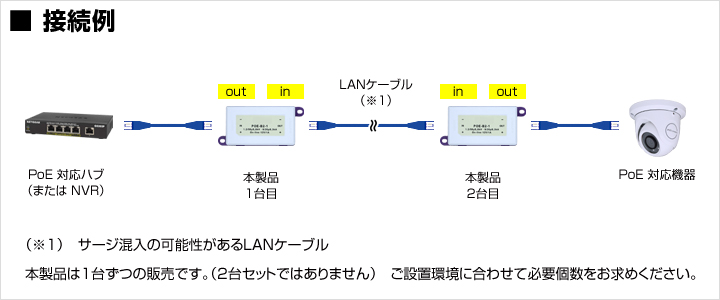

サージが混入する可能性があるケーブルを「IN」側に、保護対象の機器と接続するケーブルを「OUT」側に接続してください。
-
PoE Plus対応のためDC57Vまでの電圧は通過します。
誘導・短絡等による低い電圧は防ぐことができませんのでご注意ください。
-
本機にLAN配線を延長する機能はありません。
本機器前後のLANケーブル長及び挿入損失を考慮した余裕のある設計を行ってください。
|
|
|
