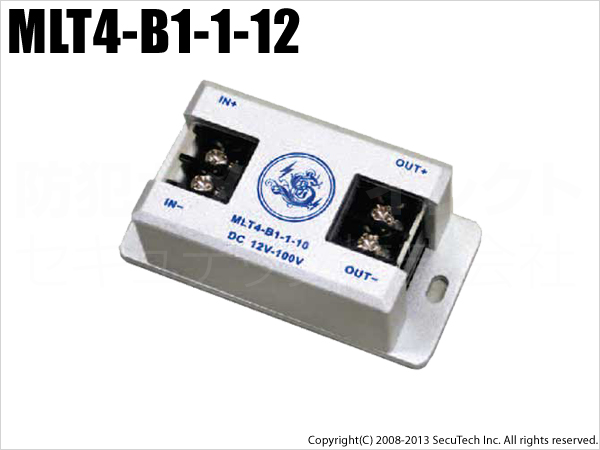

【MLT4-B1-1-12】DC電源/信号用サージプロテクター(返品不可)






・アース工事が難しいまたは不可能な場所へ設置されている機器の保護
・建物間、屋外を経由する配線で接続されている機器の保護
・電柱やポールなどに設置されている機器の保護
・山間部やゴルフ場など落雷が多発する地域へ設置されている機器の保護




■制御信号等に対応したサージプロテクター
各種サージよりDC12Vまでの電源及び3MHz以下の制御信号等に対応した サージプロテクターです。
従来とは異なるサージ吸収方式を採用しており、接地をしなくても効果を 発揮します。
これまでアース工事ができずサージから保護できなかった 機器を保護することができるようになります。

■接地工事が不要
従来のサージプロテクターでは必須であった接地作業ですが 本製品はサージのエネルギーを吸収し、分散放出させる新方式を採用しており 接地作業を行わず接続機器を各種サージより保護することができます。

■各種サージから電源、制御信号等の接続機器を保護
DC12Vまでの電源及び3MHz以下のRS485/422等の制御信号やセンサー、無電圧/有電圧接点信号を誘導雷(LFS)、 電源スイッチングによるサージ(PSS)、突入電流(SIC)、電磁パルス(EMP)から保護します。

■高い保護能力
コンビネーション波形(1.2/50μs、8/20μs)による試験で6kV/3kAに合格。 「JIS C5381-21」相当のIEC規格「IEC 61643-21」に対応。
 (通信及び信号回路に接続するサージ保護デバイス カテゴリC2相当)
「JIS C61000-4-4」相当のIEC規格「IEC 61000-4-4」に対応。
電源配線からのサージ、電磁パルスによるサージなどを遮断
従来の避雷器では取り除けないチャタリング・誘導性負荷回路のOFFによって生じるサージにも有効です。






【MLT4-B1-1-12】DC電源/信号用サージプロテクター(返品不可)

通常価格:
オープン価格
価格:

39,600円 (税込)

[ポイント還元 396ポイント~]
購入数: セット
返品期限・条件 返品についての詳細はこちら
この商品について問い合わせる
友達にメールですすめる




■製品仕様
型番 MLT4-B1-1-12
最大負荷電流 1.0A
連続使用電圧 DC12V以下
最大利用電力 12W
サージ処理方法 SEAT (Surge Energy Absorb Transfer:サージのエネルギーを吸収してから分散放出する方式)
対象サージ 誘導雷(LFS)、電源スイッチングによるサージ(PSS)、突入電流(SIC)、電磁パルス(EMP)
接続電源/信号数 1回路
入力インピーダンス 10MΩ以下
最大電流時温度(モジュール) 30℃以下
公称放電電流 1.25kA
インパルス耐性 コンビネーション波形 1.2/50μs:2.5kV 8/20μs:1.25kA (非接地環境)
サージ吸収率 92%±2% 1.2×50μs,2.5kV / 8×20μs, 1.25kA コンビネーション波形 (非接地環境)
サージによるDC波形への影響 10ms以下
通過電流/信号 直流電源/信号(3MHz以下)
EMPイミュニティ試験
及び吸収率
91%±2% 4kV 5×50ns EFT波形 (非接地環境)
電圧防護レベル 66V以下
接地抵抗要求仕様 無し
保護対象 L(+) - L(-)
動作環境 温度:-40~85℃  湿度:35~95%(結露不可)
外形寸法 33(W)×24(H)×66(D)mm
質量 約62g
対応規格 ※ ANSI C62.41 カテゴリB1、ANSI C37.90-1、IEC 61643-1、IEC 61000-4-4、IEC 61000-4-5、CNS 14676-4、CNS 14676-5
端子台接続 4端子 (IN+、IN-、OUT+、OUT-)

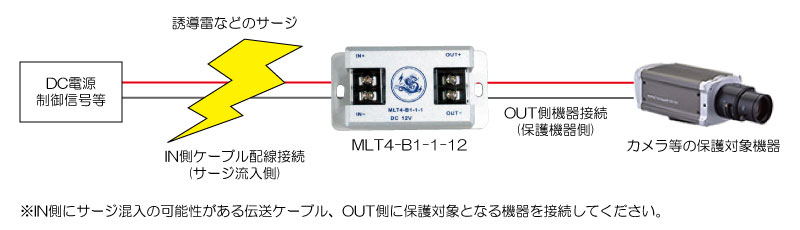

※サージが混入する可能性があるケーブル を「IN」側に、保護対象の機器と接続するケーブルを「OUT」側に接続してください。

※記載IEC規格に該当するJIS規格は次の通りです。
  IEC 61643-1 :JIS C5381-1 低圧配電システムに接続するサージ防護デバイスの所要性能及び試験方法
  IEC 61000-4-4:JIS C61000-4-4 電気的ファストトランジェント/バーストイミュニティ試験
  IEC 61000-4-5:JIS C61000-4-5 サージイミュニティ試験
