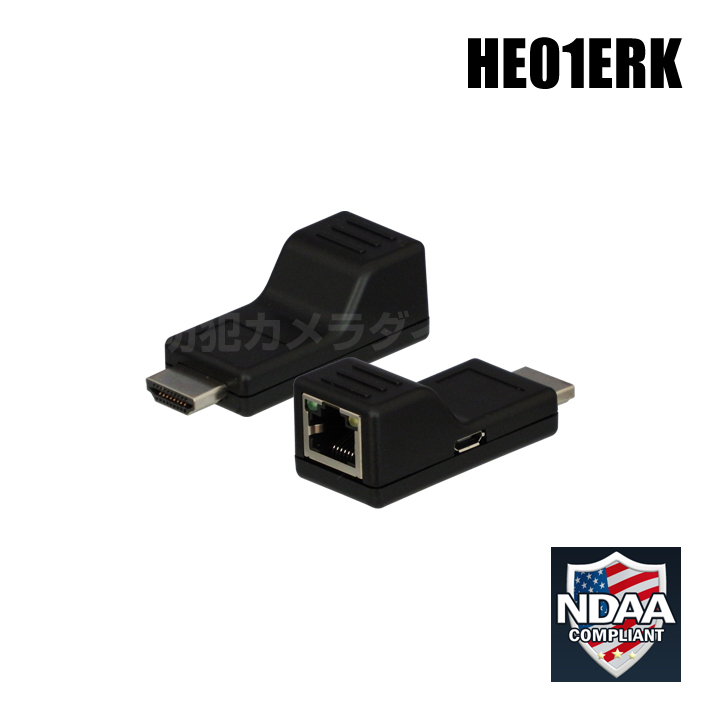

【HE01ERK】HDMI延長器（フルHD エクステンダー LANケーブル）
 |
|
|
|
<< 小さい画像にマウスを重ねると上に拡大表示します。>>
|
|

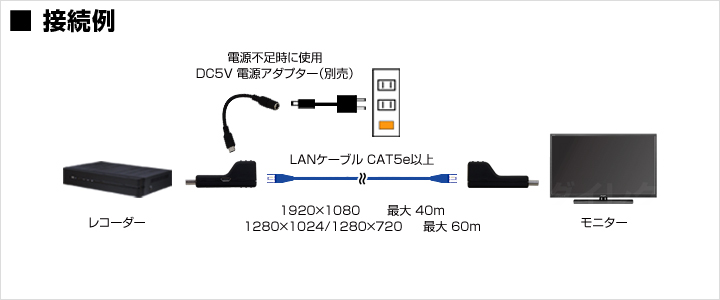

■HDMI信号を延長できます
LANケーブル1本で、HDMI信号を延長する事ができます。
|

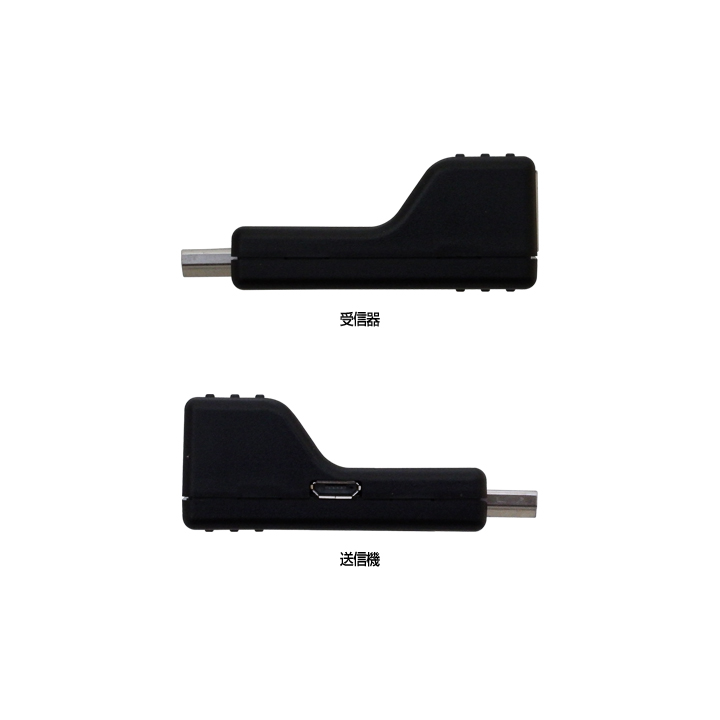

■コンパクトサイズ
送信器、受信器ともにコンパクトサイズ。機器へ直接接続できます。
|
■電源不要
一般的には、映像を出したい機器のHDMI端子から電源を取る為、
電源が不要です。
しかし、延長距離が10mを超える場合や映像出力する機器によっては
電力が不足し正常な映像を出せない場合がありますので、
ご使用環境やご使用状態によって、
下記オプション品の電源アダプター（CT-A305）をお求め頂き
本製品へ電源を供給してください。
|

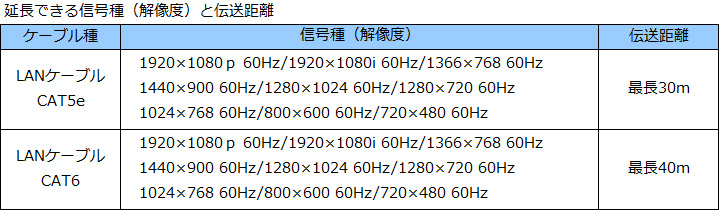

■伝送距離
解像度 1920×1080で最大 40m、1280×1024で最大 60mまで可能。
|
|
※全てのHDMI機器において正常な動作を保証するものではありません。
|
|
※上記最大伝送距離は目安であり、補償距離ではありません。
|
|
※LANケーブルは必ずCAT5e以上のUTP 単芯ケーブルを使用ください。（CAT6推奨）
|
|
※HDCP非対応
|
|
※入力されるHDMI信号レベルが低い場合、上記伝送距離より短くなります。
|
|
※LAN STPケーブル、フラットケーブル、より線ケーブルなどは使用しないでください。
|
※映像出力機器のHDMI端子からの電力供給不足の場合に接続するための
電源アダプターは別売りです、別途ご準備ください。（DC5V 1A/内径φ2.5mm）
|
|
|
|
|
|
|
■製品仕様
|
映像帯域
|
2.25Gbps（HDMI 1.3） |
|
対応解像度
|
1920x1200 60Hz, 1920x1080 60Hz, 1680x1050 60Hz
1600x1200 60Hz,1600x900 60Hz, 1440x900 60Hz
1280x1024 60Hz, 1280x960 60Hz,1280x800 60Hz
1280x720 60Hz, 1024x768 60Hz, 800x600 60Hz |
| 入力映像信号 |
1.2Vp-p |
|
対応リンクケーブル
|
CAT5e以上（UTP ストレート結線） |
|
リンクケーブル端子
|
RJ45 |
|
HDMIコネクター
|
タイプA |
|
電源
|
接続機器HDMIポートからの供給又はマイクロUSB接続 |
|
消費電流
|
320mA（最大） |
|
動作可能周囲温度
|
-10～65℃（湿度 85％未満）
|
|
外形
|
24(幅)×22(高)×56.5(奥)mm
|
|
重量
|
約20g
|
| 付属品 |
取扱説明書・保証書×1

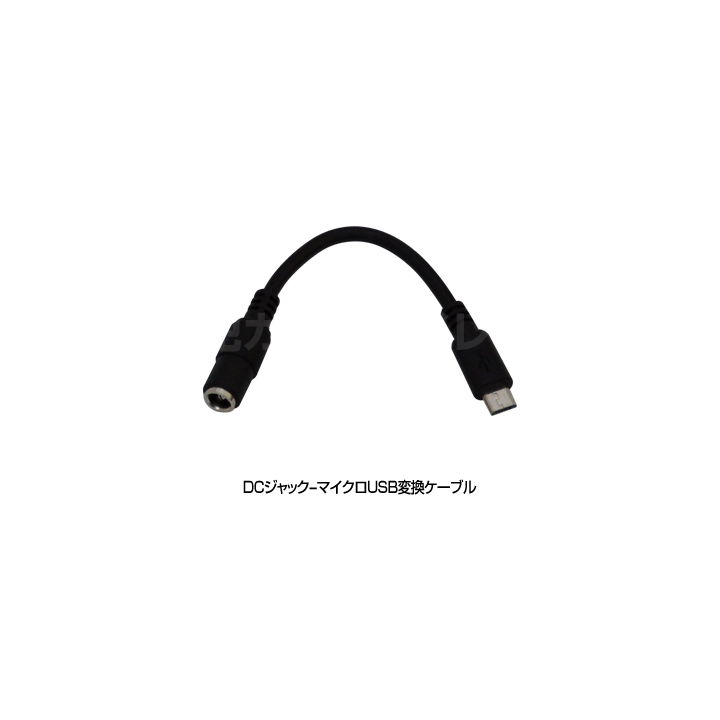

DCジャック-マイクロUSB変換ケーブル（長さ140mm）×1
|
|
|
|
|
