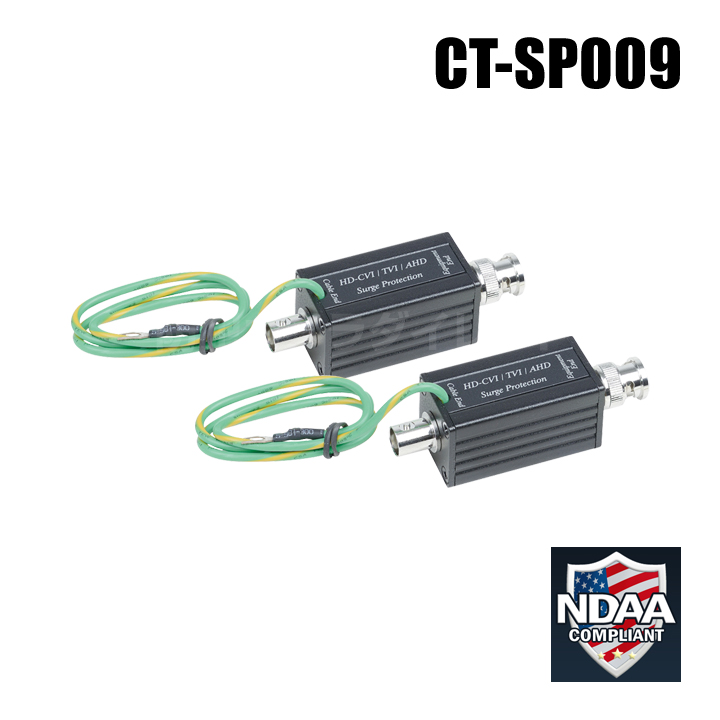

【CT-SP009】AHD/TVI/CVI 対応 映像用サージプロテクターセット
 |
|
|
|
<< 小さい画像にマウスを重ねると上に拡大表示します。>>
|
|
■映像ケーブルから伝わるサージから保護
映像ケーブル（同軸ケーブル）で伝送されるAHD、HD-TVI、HD-CVI各映像信号に
対応したサージプロテクターです。
映像ケーブルに発生した誘導雷などによる雷サージを、サージプロテクターにより
機器の手前でアースに逃がしカメラ機器などを保護します。
|
■簡単取付け
両端がBNCオス--BNCメスなので、既設配線に簡単に取り付けることができます。

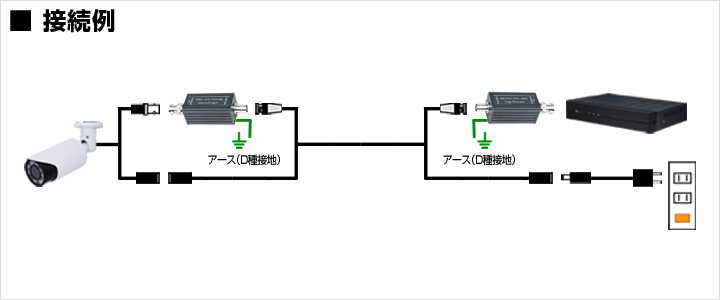

サージプロテクターは保護したい機器のできるだけ近くに設置します。
2台（1セット）ですのでカメラ側、録画機側の両側に設置してください。
|
※アース線は必ず接地を行ってください。（D種接地）
※サージプロテクターは雷サージに対し100％機器を保護するものではありません。
※ワンケーブルカメラ、その他電流、電圧が流れているケーブルには接続できません。
|
|
|
|
|
■製品仕様
|
対応映像信号
|
AHD / HD-TVI / HD-CVI / コンポジット |
|
接続端子
|
BNCオス(機器側) ×1、 BNCメス(ケーブル側)×1 |
|
反応時間
|
1 ns以下 |
| 放電開始電圧 |
7V |
| 最小ﾌﾞﾚｰｸﾀﾞｳﾝ電圧 |
6V
|
| 最大制限電圧 |
25V |
|
対応規格
|
IEC61000-4-5 |
|
挿入損失
|
0.9dB (50Mbps時)
|
|
最大放電電流
|
2KA
|
|
動作可能周囲温度
|
0～55度（湿度 95％未満）
|
|
外形
|
25.4(幅)×25.4(高)×79.3(奥)mm アース線約420mm
|
|
重量
|
約75g
|
| 付属品 |
取扱説明書・保証書×1
|
|
|
|
|
