【CT-C164】52万画素 ソニーEffio-Eシステム 赤外線暗視ドームカメラ(f=2.8~10mm)




<< 小さい画像にマウスを重ねると上に拡大表示します。>>

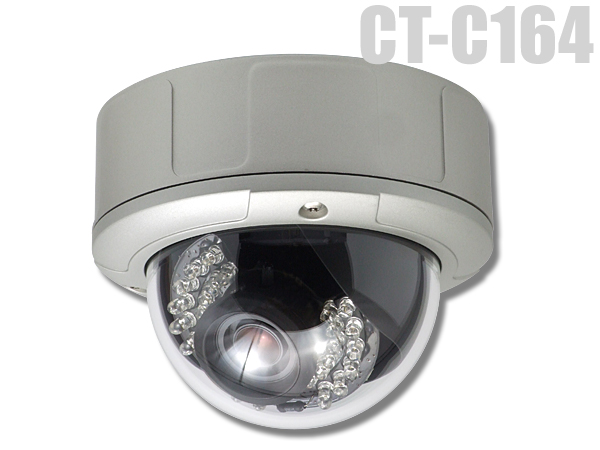

製品外観

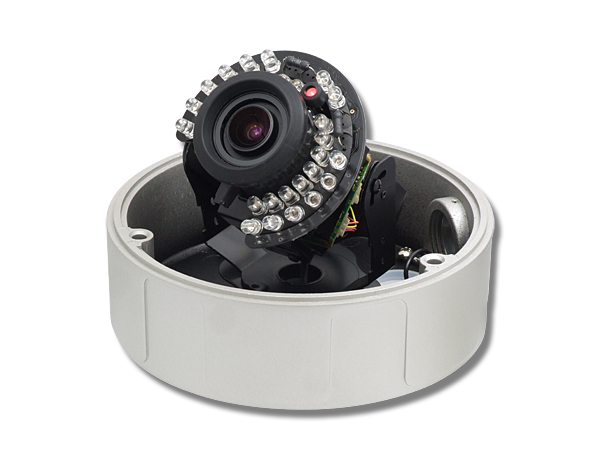

ドーム内部
カメラ背面

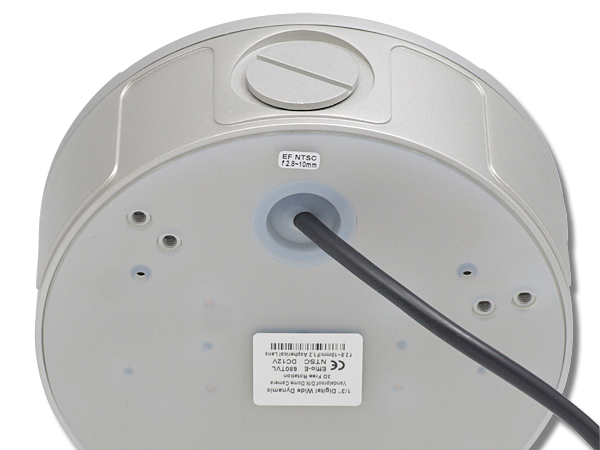

台座底面

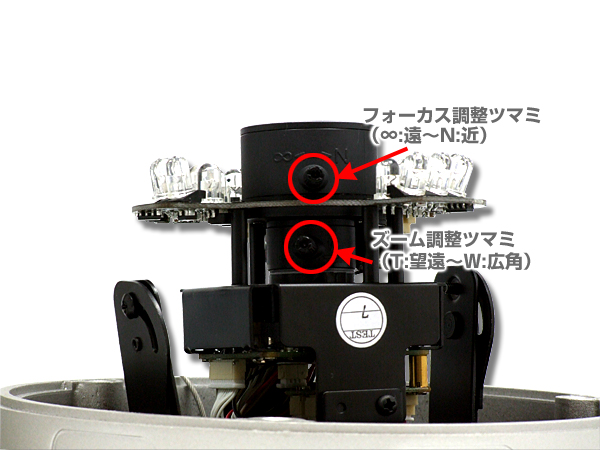

レンズ調整部
レンズカバー
付属品

・水平解像度 カラー680TVL/白黒700TVLの高画質
・バリフォーカル(f=2.8~10mm)3.5倍ズーム
・昼間はカラー撮影、夜間は赤外線で自動暗視撮影
・ハンマーで叩かれても壊れない防滴・防破壊構造

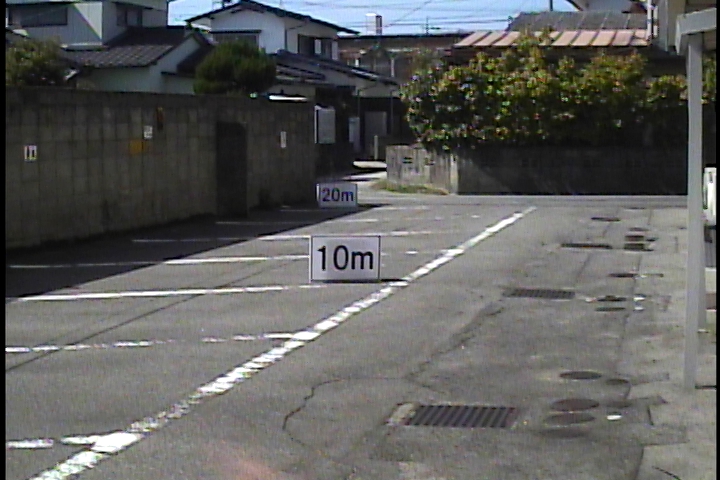

屋外での広角撮影
屋外での望遠撮影

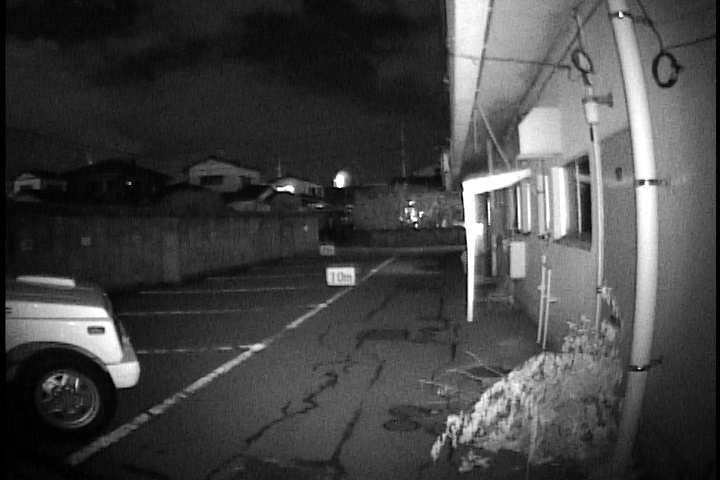

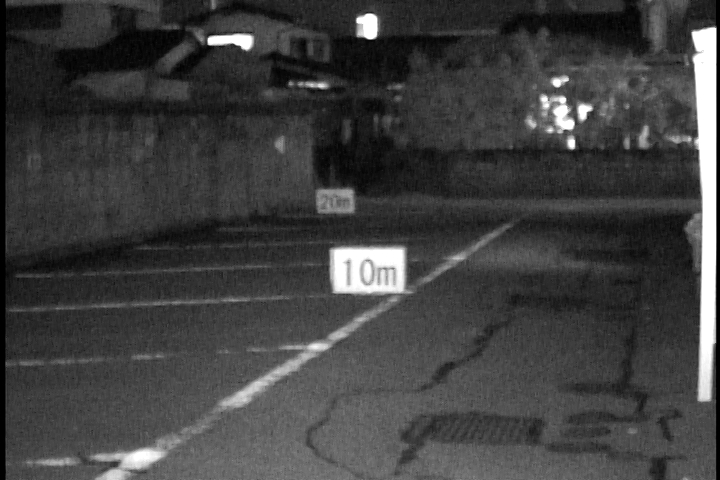

屋外夜間での広角撮影
屋外夜間での望遠撮影
※撮影サンプル画像はパソコンでの取込の際に圧縮処理と画像加工されております。またご利用環境等により本来の画面表示と異なりますのでご了承下さい。


■ソニー製 Effio-Eシステム
セキュリティカメラ用に開発されたソニー製DSP《 Effio-Eシステム 》を搭載。さらに高精細ソニー製DSP《 960H EXview HAD CCD II 》により高感度・高解像度・高い色再現性を実現しています。

※Effio-E、EXview HAD CCDは、ソニー株式会社の商標です。

■水平解像度が大幅にアップ
どれ程細かいものを見ることが出来るかを表す指標が水平解像度。Effio-Eシステムでは、カラー時(680TVL)白黒時(700TVL)の高精細撮影が可能となりました。
従来のテレビ放映は約350TVL、DVDで約500TVLですので、映りが違います。肌のキメや木々の葉など、よりクッキリとした監視カメラ動画を期待できます。

■赤外線で夜間もバッチリ暗視撮影
撮影場所が暗くなると、自動で暗視白黒撮影モードへ切り替わる『赤外線暗視撮影機能』を搭載し、24時間の連続撮影を可能にしています。
赤外線LEDは赤く点灯し、防犯カメラとしての威嚇効果もあります。暗視が可能な距離は、最大で本製品から15m範囲内です。

■階調補正(ATR)+逆光補正(BLC)機能で、逆光撮影も良好な映像に
映像を階調補正し、映像の明るさや色調を補正する機能。赤外線暗視時の白飛びや、逆光撮影時の黒つぶれを抑え、さらにBLC機能を併用することで、今までにない良好な映像を実現します。

※画像は動作イメージです。

■光源補正(HLC)
車のヘッドライト・蛍光灯・LED照明などがカメラの撮影範囲に入る場合、HLC機能を利用する事で、光源自体を黒く塗りつぶし、撮影画面の白飛びを防ぐ事ができます。

※画像は動作イメージです。

■オートゲインコントロール(AGC)
撮影画面が暗くなる場合、より明るい画面になるよう自動補正。

※画像は動作イメージです。

■3.5倍バリフォーカルズームレンズ
設置場所に応じて広範囲撮影から、ポイントを絞ったズーム撮影まで、環境に応じた撮影範囲へマニュアル調整を行えます。

■カメラへのいたずらを跳ね返す耐衝撃構造
カメラ基台は堅牢なアルミ製、ドーム部は衝撃耐性が普通ガラスの数百倍ポリカーボネートを使用。さらにはドーム部開封用の特殊工具が付属し、カメラ保護性能を高めています。

■三軸機構
カメラ部分は左右・上下の向きを自在に調整できる三軸構造のため、天井設置でも壁面設置でもカメラを設置した後に撮影方向調整ができ、取付工事が楽になります。

■その他機能
・オートホワイトバランス(ATW)
・電子シャッター(電子オートアイリス)
・デジタルノイズリダクション(2D-DNR)

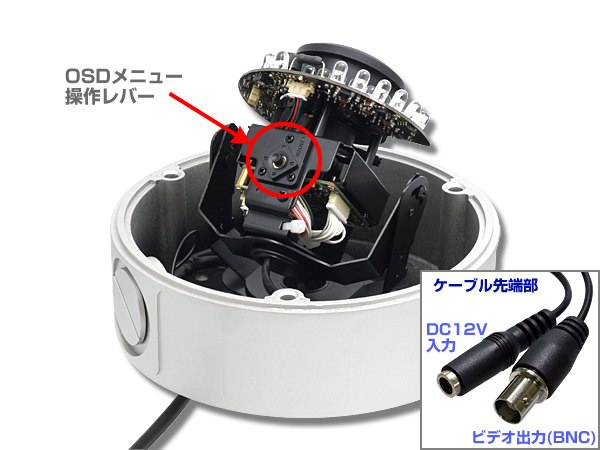

・設定用OSDメニュー画面表示

赤外線暗視を確実に行うために設置の際は下記についてご注意下さい。

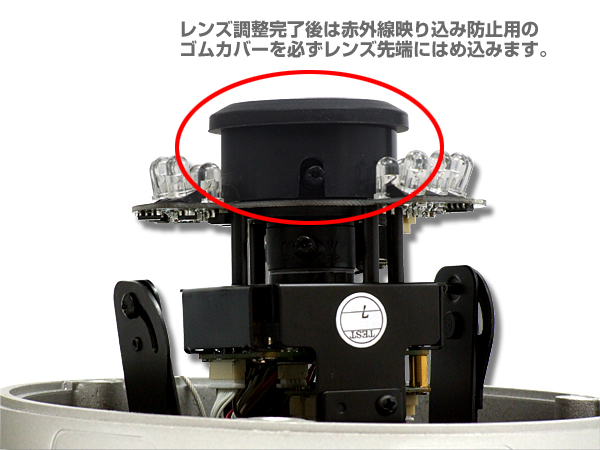

1.レンズの向きを調整した後、ドームカバーを固定する前にドームカバー内のレンズへの赤外線映り込みを防ぐ黒い赤外線遮蔽ゴムが、ドームカバー内側に密着した状態であることを必ず確認してください。 万が一、赤外線遮蔽ゴムがドームカバーに密着していない場合には、赤外線暗視時にレンズに余分な赤外線光が入り込むため、画面が真っ白な状態となります。

2.カメラ撮影方向にガラス・鏡等の反射物や撮影範囲付近に白い壁などがある場合、赤外線の反射過多により画面全体が白く写る場合があります。 設置の際には出来る限り、赤外線LEDがオンになる夕方~夜間に実際のカメラ映像を確認しながら設置して下さい。

※昼間の映像は問題無く、夜間の映像のみが白くなる現象については不適切な設置方法や環境により起こるものでカメラ本体製品不具合ではありません。

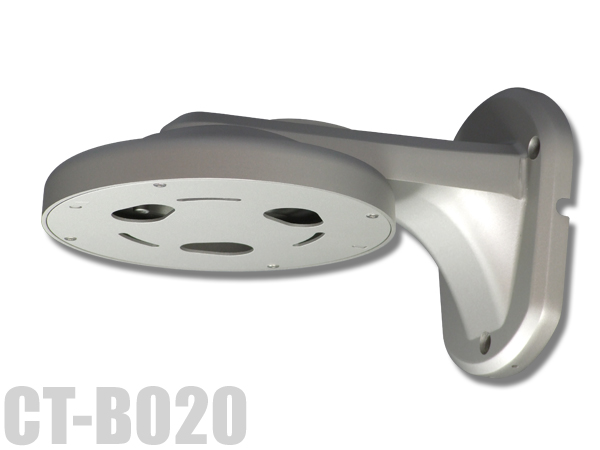

■オプション品(※別途、ご購入下さい。)

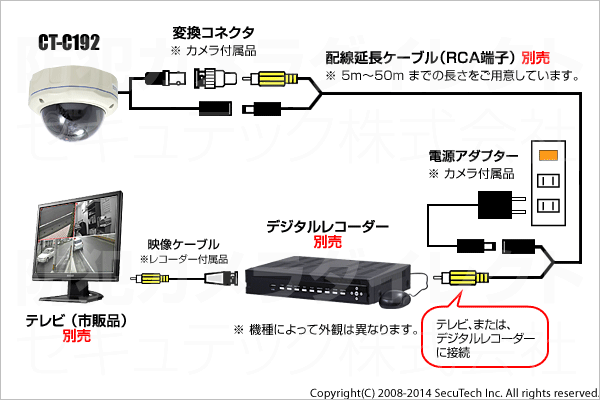

■配線イメージ図






安心の2年間保証です


後継機種はこちら

【CT-C164】52万画素 ソニーEffio-Eシステム 赤外線暗視ドームカメラ(f=2.8~10mm)

通常価格:
オープン価格
価格:

30,250円 (税込)

[ポイント還元 302ポイント~]
購入数:
返品期限・条件 返品についての詳細はこちら
この商品について問い合わせる
友達にメールですすめる




■製品仕様
信号方式
NTSC
イメージセンサー
1/3" 960H EX-View HAD CCD II
画素数
52万画素
水平解像度
680TVライン(カラー)
700TVライン(白黒)
被写体最低照度
0Lux (赤外線による暗視撮影)
S/N比 55dB以上
走査方式 2:1 インターレース
レンズ f=2.8~10mm
撮影範囲 左右(水平)約20度~約85度
上下(垂直)約16度~約65度
赤外線LED数 LED(850nm)×30個
赤外線照射距離 約15m(設置環境による)
電子シャッター 1/60~1/100,000秒(自動/設定変更可)
逆光補正機能 有り(OSDメニュー画面で設定)
フリッカレス機能 有り(OSDメニュー画面で設定)
ホワイトバランス 有り(OSDメニュー画面で設定)
防水性能
IP66
映像出力
1.0V(p-p)75Ω(BNC×1)
電  源
DC12V ±10%
消費電力 カラー:2.5W
暗視時:6.0W
動作可能周囲温度
-10℃ ~ +50℃
外形寸法
約142(直径)x 112(高) mm
重  量
約950g
付属品
【CT-A306】DC12V/1A電源アダプタ
【CT-A008】BNC変換コネクタ
オリジナル取扱説明書(保証書)×1
カメラ開閉用特殊L字金具×1
取付ネジ×3
