【CT-A083】VDS2500 カメラ2台分の映像・電源を1本のケーブルで長距離配線
 |
|
|
|
<< 小さい画像にマウスを重ねると上に拡大表示します。>>
|
|
|
|
|
|
|

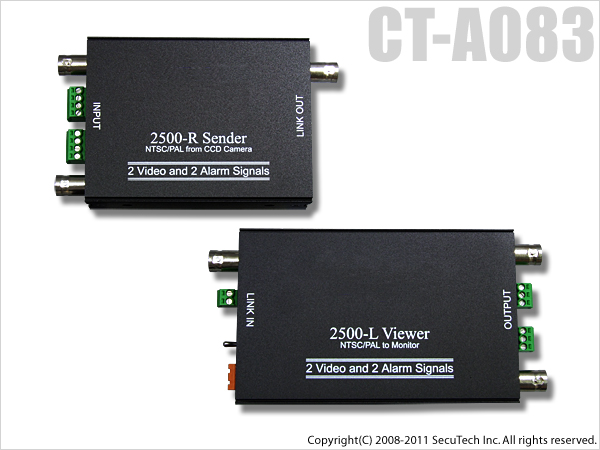

製品外観
|

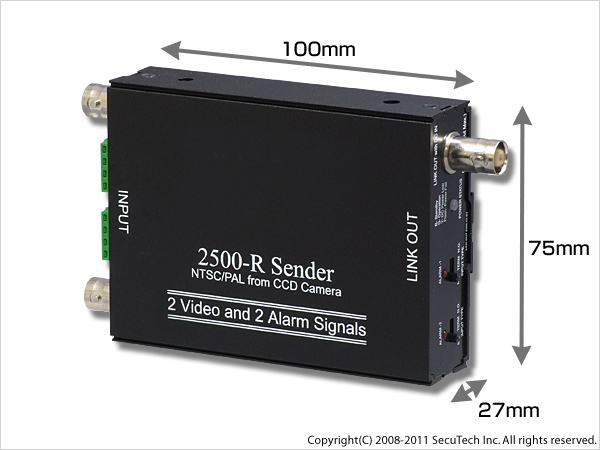

センダー
|

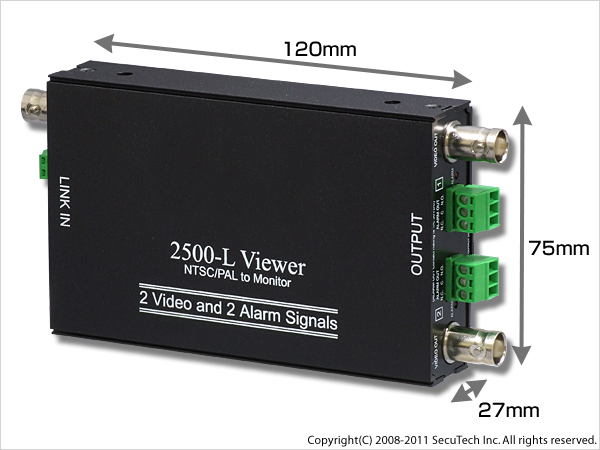

ビューワー
|

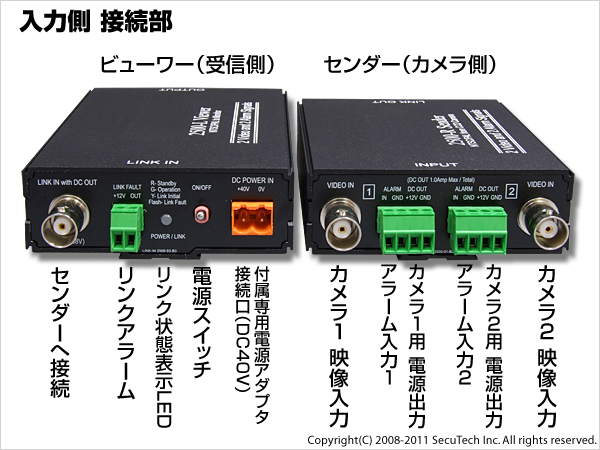

入力部
|
|
|
|
|
|
|

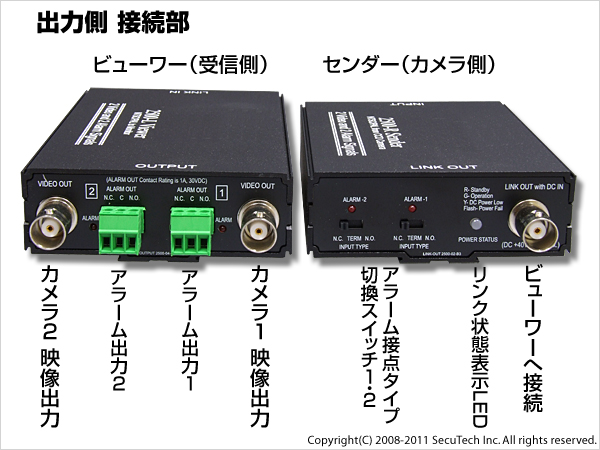

出力部
|

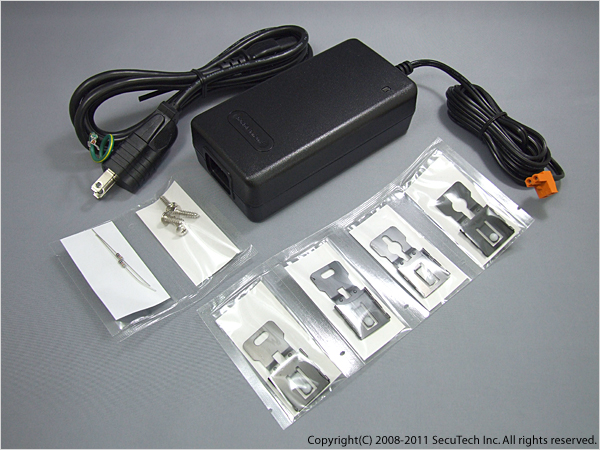

付属品
|
|
|
|
・防犯カメラ×２台分を１本の同軸ケーブルで映像伝送・給電
・アラーム信号×２系統も同時伝送可能
・最大８００ｍの長距離配線が可能に！
・配線工事の手間が大幅に省けます |
|
■同軸ケーブル１本だけで、防犯カメラ×２台分の配線が可能に
本製品を用いる事で、防犯カメラ×２台分の映像＋電源＋アラーム信号を１本の同軸ケーブルで運ぶ事ができるため、配線工事の手間が省けます。
■本製品で伝送できる種類
・カメラの映像信号２台分（コンポジット信号）
・カメラの直流電源２台分（ＤＣ１２Ｖ）
・アラーム信号２系統分（リレー接点信号）
■本製品に適合する同軸ケーブル
・３Ｃ－２Ｖ（配線目安：２００ｍ内）
・３Ｃ－ＦＶ（配線目安：２００ｍ内）
・３Ｃ－ＦＢ（配線目安：２００ｍ内）
・５Ｃ－２Ｖ（配線目安：５００ｍ内）
・５Ｃ－ＦＶ（配線目安：５００ｍ内）
・５Ｃ－ＦＢ（配線目安：５００ｍ内）
・７Ｃ－２Ｖ（配線目安：８００ｍ内）
※同軸ケーブルには両端ＢＮＣ（オス）端子を取付けて下さい。
※配線種により、配線可能距離が変動します。

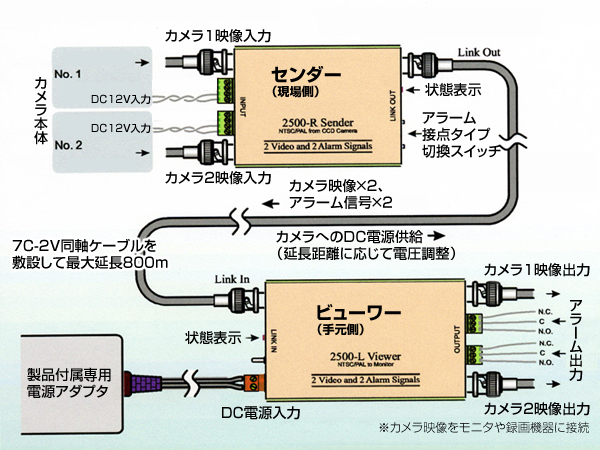

■接続イメージ
※ご使用上の注意
本製品は、カメラ２台分の直流電源を同軸１本で伝送できますが、最大消費電流は、５００ｍＡ×２台分（１Ａ）です。
必ず、１台のカメラ消費電流が５００ｍＡ以下である事をご確認下さい。
また、本製品は屋内仕様のため、屋外カメラ設置時に使用する場合には、本製品を防水ケースに入れて製品保護を行って下さい。
本製品は、カメラ側ユニット＋レコーダー（モニター）側ユニットがそれぞれ１つずつ入っており、同軸ケーブルの両端に接続して使用します。
|
|
|
|
■製品仕様
《 VDS2500-R Sender（カメラ側ユニット）》
| 映像信号入力 |
1.0Vp-p 75Ω コンポジット信号（NTSC）
接続端子：BNCメス×2 |
| アラーム信号入力 |
N.C/N.O/ターミナル1.000Ω
接続端子：PTB4ピン(3.5mmピッチ)×2 |
| 電源出力 |
DC12V/最大500mA×2系統
接続端子：PTB4ピン(3.5mmピッチ)×2 |
| 同軸線リンク端子 |
BNCメス×1 |
| サイズ |
100(縦)×75(横)×27(高)mm |
| 重 量 |
約110g |
| 動作可能周囲温度 |
0℃ ～ 45℃ |
《 VDS2500-L Viewer（モニター側ユニット）》
| 映像信号出力 |
1.0Vp-p 75Ω コンポジット信号（NTSC）
接続端子：BNCメス×2 |
| アラーム信号出力 |
リレー出力 1A DC30V×2系統
接続端子：PTB3ピン(3.5mmピッチ)×2 |
| 電源入力 |
DC40V
接続端子：PTB2ピン(5.0mmピッチ)×1 |
| 同軸線リンク端子 |
BNCメス×1 |
| サイズ |
120(縦)×75(横)×27(高)mm |
| 重 量 |
約220g |
| 電源アダプター |
DC40V 1.5A
（付属 AC100～240V入力） |
| 動作可能周囲温度 |
0℃ ～ 45℃ |
| 《 付属品 》 |
オリジナル取扱説明書（保証書）×1
アラーム信号用抵抗×2
DC40V ACアダプター×1
電源アダプターケーブル×1
固定金具×４
固定ネジ×４
|
|
|
|
|
|
