【CT-A072】防犯カメラ・監視カメラ用バリフォーカルレンズ(f=2.7~12mm)




<< 小さい画像にマウスを重ねると上に拡大表示します。>>

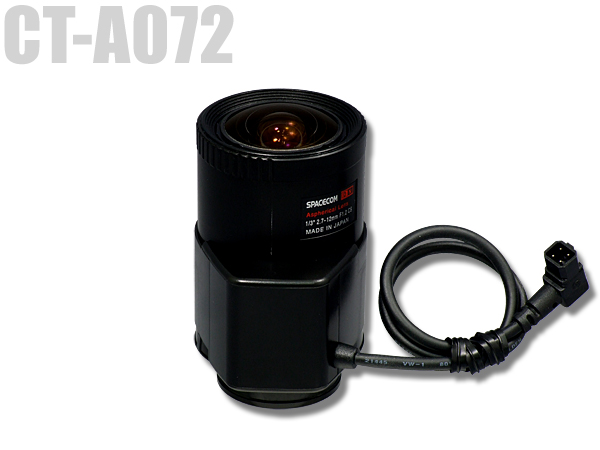

製品外観

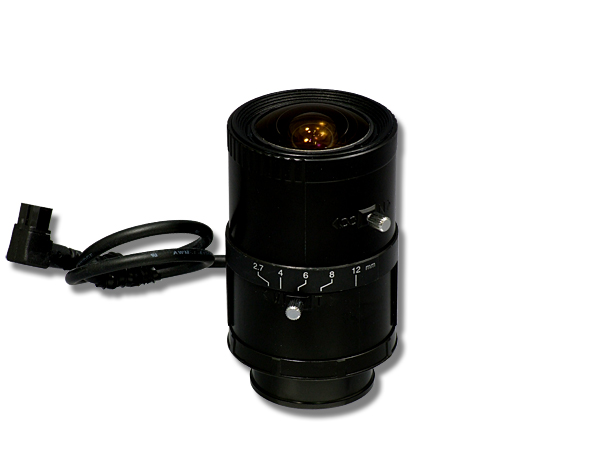

調整レバー

・CSマウントカメラ用バリフォーカルレンズ
・DCオートアイリス仕様でカメラへの受光量を自動調整




■日本製レンズ

■1/3"CCD / CSマウントの監視カメラ専用レンズ

■近距離(1~5m)~準望遠(5~10m)範囲を撮影する場合に最適

■DCオートアイリス仕様でカメラへの受光量を自動調整

■バリフォーカル方式で、焦点調整を行えます。

■非球面レンズ採用
※カメラによっては、本製品が接続できない場合もございますので、 事前にカメラ製品仕様をご確認下さい。


◎レンズの取付方法について

1)取付前にまず、レンズを取り付けるカメラ本体のレンズマウントが、Cマウントか、CSマウントなのかを確認して下さい。

2)カメラの電源が切れている状態で、レンズ本体をカメラ本体のネジ穴にまっすぐにした状態で軽く時計方向に廻し締め込みます。
※レンズが傾いた状態で締め込んでしまうと、取付用のネジ溝(レンズ側・カメラ側共)が破損してしまいますので慎重に作業を行って下さい。

3)さらに時計方向に廻して締め込んでいくと、マウント部とレンズ部がスリップを始めます。

4)カメラが設置場所に取りつけられた状態で、レンズの調整レバーを操作しやすい位置にさらに回し込むか、戻しながらレンズ本体を調整します。

5)DCアイリスの配線ケーブルプラグを、カメラのアイリス端子に差し込みます。

6)映像出力からモニタや録画機に映像ケーブルが接続されている状態で、カメラ本体の電源を入れます。

7)『ズーム調整ツマミ』で「広角(W)側」または「望遠(T)側」で撮影するのかをおおまかに調整します。
※この際、ツマミを限界点まで回すのではなく、心持ち(1~2ミリ程度)戻した状態にしておきます。

8)次に『フォーカス調整ツマミ』を回し、近距離(N)~遠距離(F)の間で焦点が合う箇所に設定します。
※この際に『焦点が合う箇所は1カ所のみ』となります。



※防犯カメラなどで使われている『バリフォーカルレンズ』は家電製品のビデオカメラや、一眼レフカメラなどの『ズームレンズ』とは異なり、焦点のピタリと合う箇所が1カ所しか存在致しません。

※ズーム、フォーカスそれぞれの調整つまみは一杯まで回すのではなく、限界点から少し戻した状態で設定します。

※カメラ本体からレンズを取り外す場合、カメラ本体の電源を切りDCアイリス配線ケーブルプラグを外したうえで反時計回りに廻し続けて下さい。



後継機種はこちら

【CT-A072】防犯カメラ・監視カメラ用バリフォーカルレンズ(f=2.7~12mm)

通常価格:
オープン価格
価格:

16,500円 (税込)

[ポイント還元 165ポイント~]
購入数:
返品期限・条件 返品についての詳細はこちら
この商品について問い合わせる
友達にメールですすめる



■製品仕様
焦点距離 2.7~12.0mm
絞り F1.4
マウント CS
適合CCD 1/3インチ
撮影範囲 (f=2.7mm時)
水平方向 約98.5度
(f=12.0mm時)
水平方向 約23.8度
アイリス DC駆動 オートアイリス
