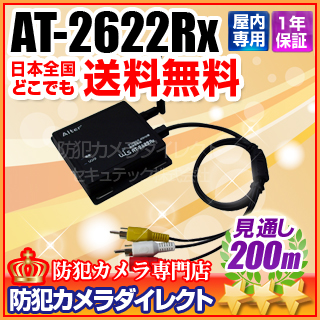

【AT-2622Rx】キャロットシステムズ製 デジタル2.4GHz帯ワイヤレス受信機単体


<< 小さい画像にマウスを重ねると上に拡大表示します。>>
受信機本体
アンテナ端子

・お手持ちのワイヤレス製品を接続して映像と音声を受信可能!
・電波到達距離見通し最大200m
・送信周波数を常時可変(ホッピング)させているので第三者に傍受される心配がありません
・送信機(カメラ)は4台まで増設可能
・4分割状態での映像表示が可能



■「AT-2620AVS」の増設用受信機
「AT-2620AVS」の増設用受信機です。
4台の映像まで受信でき、4分割表示やカメラの映像を順に切替える巡回監視に対応しておりますので、ATシリーズの様々なカメラや送信機をお好きな組み合わせでお選び頂き、4台までの受信をすることが可能です。



※イラスト上のカメラ・TVモニター・録画機はお客様のお手持ちのものをご利用下さい。


■デジタル伝送でクリア高画質
接続カメラの有効画素数は約30万画素VGA(640x480pixel)サイズで送信 デジタル伝送を行うことでノイズが発生せずにクリアな映像を映し出します。
従来のアナログ無線で多かった砂あらしノイズによる映像の乱れが発生しません。
画面コマ数を自動調整して画質をキープ
使用中に電波状況が悪くなった場合でも、1秒間あたりの画面コマ数(フレームレート)を自動調整して映像を表示。電波状況が悪い場合でも映像のコマ数を落としてクリアな映像をキープします。

※接続カメラの画素数についてのご注意
本機は映像を無線送信する際に映像信号をデジタル圧縮するため、自動的にアナログカメラ30万画素に相当するVGA(640x480)サイズに調整されます。 そのためカメラを接続した際、有線配線時と比較して画質の低下やアスペクト比に変化が発生します。


■電波到達距離見通し最大200m
無線送信デジタル伝送方式を採用する事で見通し環境下で最大200mの電波送信距離を実現しました。 遮蔽物の多い場所や上下階での使用でも電波が届きやすい。
※200mは遮蔽物の無い環境でのテスト結果です。屋内等の実使用では到達距離が短くなります。

■電波到達距離について■
本製品に記載の電波到達距離は、見通し環境でのテスト結果に基づいた動作確認距離となっております。実際に当製品を使用した場合、設置環境(送受信機間に存在する遮蔽物の有無・材質・大きさ・範囲など)や周囲状況(他の無線機器との相性など)によって電波の到達距離が著しく変化します。記載上の電波到達距離は目安であり、電波の飛びを保証するものではありませんので十分ご理解のうえご使用下さい。



■傍受されない混信しない
送信周波数を常時可変(ホッピング)させることで周波数を特定されず第三者に傍受される心配がありません。
カメラと受信機は必ず1:1の状態で通信を行います(ペアリング)。
※同機器を2セット以上使用した場合、混信する事はありませんが電波状況が悪くなります。

他の周波数やノイズが存在する場合はその周辺を避けて空いているチャンネルを自動選択するため他機器との混信がありません。

■設置環境についてのご注意
設置箇所で無線LANや他の2.4GHz帯の無線機器を利用している場合、いずれかの電波環境が悪くなる場合があります。
当社製無線システムを同一箇所や近距離間で複数セットご利用の場合、電波帯域に制限があるため最大2セットまでの使用を推奨しております。



■工事設計認証取得
電波法に適合する工事設計認証を取得。
安心してお使いいただけます。
2.4GHz帯を使用した[高度化小電力データ通信システム]という電波法に基づく基準認証を受け、総務省令で定められた[技適マーク]を取得しております。


ワイヤレス製品の注意事項

ワイヤレス製品は返品不可

後継機種はこちら

【AT-2622Rx】キャロットシステムズ製 デジタル2.4GHz帯ワイヤレス受信機単体

メーカー希望小売価格:
オープン価格
価格:

19,800円 (税込)

[ポイント還元 198ポイント~]
購入数: セット
返品期限・条件 返品についての詳細はこちら
この商品について問い合わせる
友達にメールですすめる




■製品仕様
受信機【AT-2622Rx】
アンテナ端子 SMA-R-P オリジナル (専用無線アンテナを接続)
映像出力端子 RCAピンプラグ(黄色)
音声出力端子 RCAピンプラグ(白色)
電源入力端子 DC-J
映像出力方式 NTSC
映像化方式 モーションJPEG
映像出力解像度 VGA(640x480)  /  QVGA(320x240)
受信登録数 最大4台
ズーム機能 -
スイッチャー機能 3段階 (5/10/15秒)
4分割表示
その他機能 画質切替 / 周波数切替(50Hz/60Hz)
無線技術情報
使用周波数帯 2.4GHz帯 (2400.0MHz~2483.5MHz)
変調方式 GFSK
スペクトラム拡散 FH-SS
干渉制御 DS方式
データレート 最大 2Mbps
出力フレームレート VGA:最大10フレーム QVGA:最大30フレーム
チャンネルバンド幅 2Mbpsモードで2MHz
アンテナ利得 2 dBi (標準付属品)
通信距離 最大200m (見通し)
工事設計認証番号 201 WW 09215314
その他
保護等級 なし (非防水)
動作温度範囲 -10~+50℃
消費電流 250mA(最大)
消費電力 1.5W
電源・電圧 DC5V 1A(専用アダプター)
外形寸法 81(W)x20(H)x93(D)mm
質量 115g
月々の電気代 約53円
1ヶ月のCO2排出量 約0.9kg
注意事項 接続したカメラ映像はVGA(640x480px)サイズにデジタル圧縮されます。(有線配線時と比較して画質が低下します)
