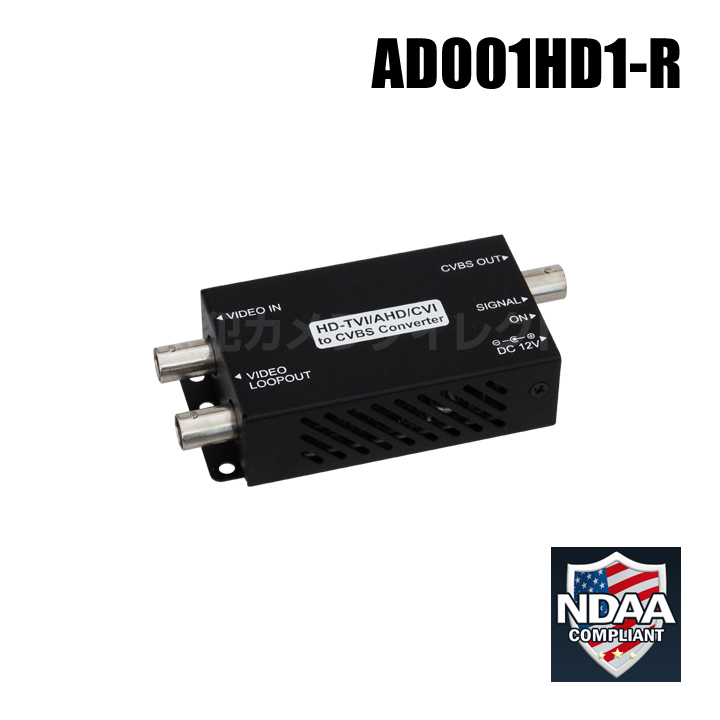

【AD001HD1-R】AHD/HD-TVI/HD-CVI信号変換器（AHD/TVI/CVI入力 → CVBS出力） UTC対応ループ出力装備 コンポジット信号へ変換
 |
|
|
|
<< 小さい画像にマウスを重ねると上に拡大表示します。>>
|
|
|
|
■AHD信号をCVBS信号へ変換
AHD/TVI/CVIカメラ映像信号をCVBS信号へ変換します。
※ワンケーブルカメラ・ワンケーブル電源ユニットから出力される
映像信号には非対応です。
|
■映像ループアウト対応
入力されたカメラ映像信号をそのままループ出力できます。また、カメラがUTC対応の場合
ループ出力された映像信号もUTC機能が使用できます。
|
■伝送距離
5C-FB同軸ケーブル使用で、カメラからAD001HD1までの距離 1080p最大200m
720p最大300m。また、A001HD1からのCVBS出力距離は、5C-FB同軸ケーブル使用で
最大100m、ループアウトも最大100mまで可能
|
※上記最大伝送距離は目安であり、補償距離ではありません。
|
※ループアウトを接続しない場合、CVBS出力の映像イメージが強くなる為
強い光を放つ部分などの映像が不安定になります。（黒く塗りつぶされます。）
明るい場所の撮影はお避けください。
|
|
※カメラ、レコーダーともにUTC機能対応の場合に限ります。
|
|
※変換されたCVBS映像信号ではUTC操作は不可。
|
|
|
|
|
|
■製品仕様
|
映像入力
|
AHD/TVI/CVI
1080p＠25/30Hz、720p＠25/30Hz、720p＠50/60Hz |
| 映像出力 |
CVBS（NTSC）及び入力信号ループアウト |
|
入出力端子
|
BNC（1.0Vp-p 75Ω） |
|
電源
|
DC12V |
|
消費電流
|
350mA（最大） |
|
動作可能周囲温度
|
-10～70℃（湿度 95％未満）
|
|
外形
|
49(幅)×25(高)×111(奥)mm
|
|
重量
|
約140g
|
| 付属品 |
取扱説明書・保証書×1
電源アダプター×1
固定ビス及びアンカー×2
|
|
保証期間
|
6ヵ月
|
|
|
|
|
